การเลือกซื้อ Power Supply

         ปกติแล้วมักจะไม่ค่อยมีการเลือกซื้อเพาเวอร์ซัพพลายกันนัก ถ้าไม่ใช่เนื่องจากตัวเก่าที่ใช้อยู่เกิดเสียหายโดยมากเราจะเลือกซื้อกันที่เคสของเครื่องมากกว่าซึ่งเกือบทั้งหมดจะขายมาพร้อมกับเพาเวอร์ซัพพลายเลยและมักจะมีขนาดเหมาะสมกับตัวเครื่อง คือ ถ้าเครื่องเล็ก ๆ ใส่อุปกรณ์เพิ่มเติมได้ไม่มากก็จะให้เพาเวอร์ซัพพลายขนาดเล็ก แต่ถ้าเครื่องใหญ่ก็จะใส่ตัวใหญ่ การเลือกซื้อมีวิธีการดังนี้

- ถ้าใช้เครื่องรุ่นเก่าให้เลือกซื้อขนาด 300 วัตต์
- ถ้าเป็นรุ่นใหม่ขึ้นมาหรือ P4 ควรเลือกใช้ขนาด 350 วัตต์
- ถ้าปัจจุบันใหม่ขึ้นมาควรเพิ่มขนาดเป็น 400 วัตต์

การตรวจเช็คอาการเสียของเพาเวอร์ซัพพลาย
          Power Supply ที่อยู่ในสภาพไม่พร้อมใช้งาน จะเป็นสาเหตุให้อุปกรณ์อื่นๆในคอมพิวเตอร์เสียหายได้ โดยเฉพาะ Harddisk ดังนั้นการหมั่นตรวจสอบสภาพของ Power Supply อยู่เสมอ ถ้าพบว่าเสียหายควรซ่อมแซมหรือเปลี่ยนตัวใหม่ ก่อนที่จะสายเกินไป

Power Supply มี 2 แบบ
          แบบที่ 1. แบบ Linear มีหม้อแปลงใหญ่ขนาดใหญ่ ตัดวงจรโดย Fuse
          แบบที่ 2. แบบ Switching มี Transistor ทำหน้าที่ตัดวงจร
                     2.1 แบบ XT มีขนาดใหญ่ มีหัวเดียว 12 เส้น มี Switch ปิด-เปิดอยู่ด้านหลัง Power Supply
                     2.2 แบบ AT เล็กกว่า XT มีหัวเสียบ 2 หัว คือ P8 , P9 มีสวิทช์ปิด-เปิดโยงจาก Power Supply
มายังหน้า Case
                     2.3 แบบ ATX มีหัวเสียบเดียว 20 เส้น ไม่มี Switch ปิด-เปิด เมื่อสั่ง Shut Down จาก Program
เครื่องจะปิดเองโดยอัติโนมัติ
          * ถ้าต้องการตรวจสอบการใช้งานในขณะที่ไม่ได้ต่อกับ Mainboard ให้ Jump สายสีเทา (หรือสีเขียว) กับสีดำ พัดลมของ Power Supply จะหมุน แสดงว่าใช้งานได้

การใช้มิเตอร์วัดไฟ Power Supply
ดำ + ดำ = 0 V
ดำ + แดง = 5 V
ดำ + ขาว = -5 V
ดำ + น้ำเงิน = -12 V
ดำ + ส้ม = 5 V
ดำ + เหลือง = 3.3 V
ดำ + น้ำตาล = 12 V

* เข็มมิเตอร์ตีกลับ ให้กลับสาย ใช้ค่า ติด -
*AC=220 V (L กับ N)
L1 380 Vac
L2 380 Vac
L3 380 Vac
N Nutron , G ไม่มีไฟ
*230W (23A) - 300W (30A)
โดย W=V*I

ส่วนของ Power Supply ที่สามารถตรวจซ่อมได้
1. Fuse
2. Bridge
3. Switching
4. IC Regulator
5. C ตัวใหญ่
6. IC

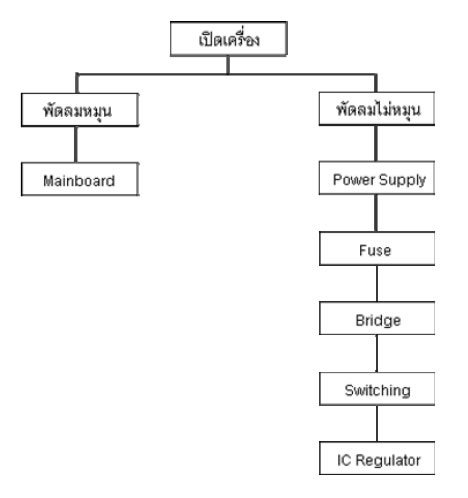

Chart ประกอบการตรวจเช็ค Power Supply

วงจรเพาเวอร์ซัพพลาย (Block Diagram)
