Diode ไดโอด

การทดลอง
ไดโอด Diode

การทดลองที่ 1 การไบอัสให้กับไดโอด
การไบอัสตรง
เครื่องเมือและอุปกรณ์

  1. มัลติมิเตอร์
  2. แหล่งจ่ายไฟสำหรับทดลอง
  3. แผงสำหรับทดลอง
  4. ตัวต้านทาน 4.7k ?
  5. ไดโอด เบอร์ BYX36

วิธีทดลอง

  • เตรียมเครื่องมือและอุปกรณ์  ต่อวงจรตามรูป
  • ป้อนไฟ  10VDC และ 15VDC ทำการอ่านค่า กระแสและแรงดัน ตามลำดับ
  • บันทึกผลการทดลอง

การไบอัสกลับ
เครื่องเมือและอุปกรณ์

  1. มัลติมิเตอร์
  2. แหล่งจ่ายไฟสำหรับทดลอง
  3. แผงสำหรับทดลอง
  4. ตัวต้านทาน 4.7k ?
  5. ไดโอด เบอร์ BYX36

วิธีทดลอง

  • เตรียมเครื่องมือและอุปกรณ์  ต่อวงจรตามรูป
  • ป้อนไฟ  10VDC และ 15VDC ทำการอ่านค่า กระแสและแรงดัน ตามลำดับ
  • บันทึกผลการทดลอง

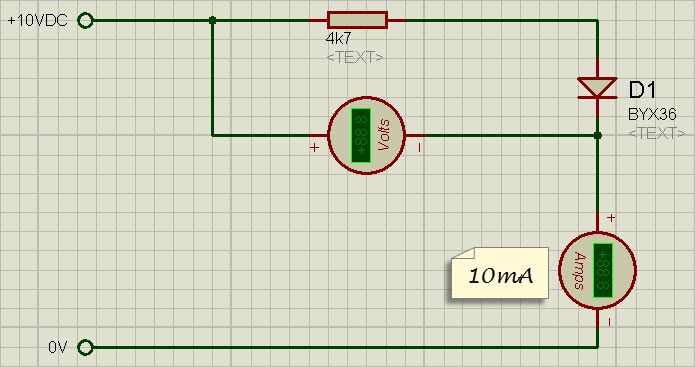

diode circuit

ตารางที่ได้จากผลการทดลองที่ 1
ตารางการไบอัสตรง


V

I

10

1mA

15

1.5mA

ตารางการไบอัสกลับ


V

I

10

0.2uA

15

0.2uA

สรุปผลการทดลองที่ 1
จากการทดลอง เมื่อป้อนแรงดันให้วงจร 10VDC  จะวัดกระแสที่ไหลผ่านไดโอดได้ 1mA และเมื่อป้อนแรงดันให้วงจร 15VDC จะวัดกระแสที่ไหลผ่านไดโอดได้ 1.5mA ต่อมาได้เปลี่ยนการไบอัสจากไบอัสตรงเป็นไบอัสกลับโดยกลับขั้วของไดโอด เมื่อป้อนแรงดันให้วงจร 10VDC  จะวัดกระแสที่ไหลผ่านไดโอดได้ 0.2uA และเมื่อป้อนแรงดันให้วงจร 15VDC จะวัดกระแสที่ไหลผ่านไดโอดได้ 0.2uA
จะสรุปคุณสมบัติของไดโอดได้ว่า ได้โอดจะยอมให้กระแสไหลผ่านได้ทางเดียวคือการไบอัสตรงเท่านั้น แต่ต้องมากกว่าแรงดันที่จุดพังทลาย  ไดโอดที่ทำจากซิลิกอนประมาณ 0.7V ไดโอดที่ทำจากเจอมันเนียมประมาณ 0.3V และผลการทดลองในการไบอัสกลับนั้นจะมีกระแสรั่วไหลตามคุณสมบัติของไดโอดเบอร์นั้นๆ



การทดลองที่ 2 จุดการนำกระแสของไดโอด
เครื่องเมือและอุปกรณ์

  1. มัลติมิเตอร์
  2. แหล่งจ่ายไฟสำหรับทดลอง
  3. แผงสำหรับทดลอง
  4. ตัวต้านทาน 100 ?
  5. ตัวต้านทานปรับค่าได้ 2.2k
  6. ไดโอด เบอร์ BYX36

วิธีทดลอง

  • เตรียมเครื่องมือและอุปกรณ์  ต่อวงจรตามรูป
  • ป้อนไฟ  0-20VDC ทำการอ่านค่า แรงดันที่ตกค่อมไดโอด
  • ปรับโพเทนชิโอมิเตอร์ไปที่ 0 ?
  • ปรับค่าแรงดันไฟ 20 V จากนั้นปรับโพเทนชิโอมิเตอร์ให้มีค่า 1 V โดยอ่านค่าจากโวลท์มิเตอร์ที่ใช้วัดค่าแรงดัน Vs
  • จากนั้นปรับค่าแรงดันให้ได้ค่า Vs ตามตาราง
  • บันทึกผลการทดลอง

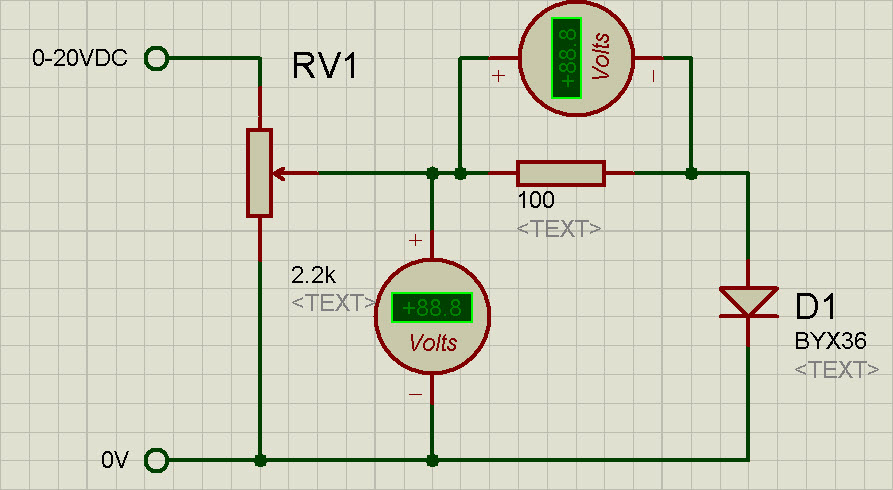

diode circuit

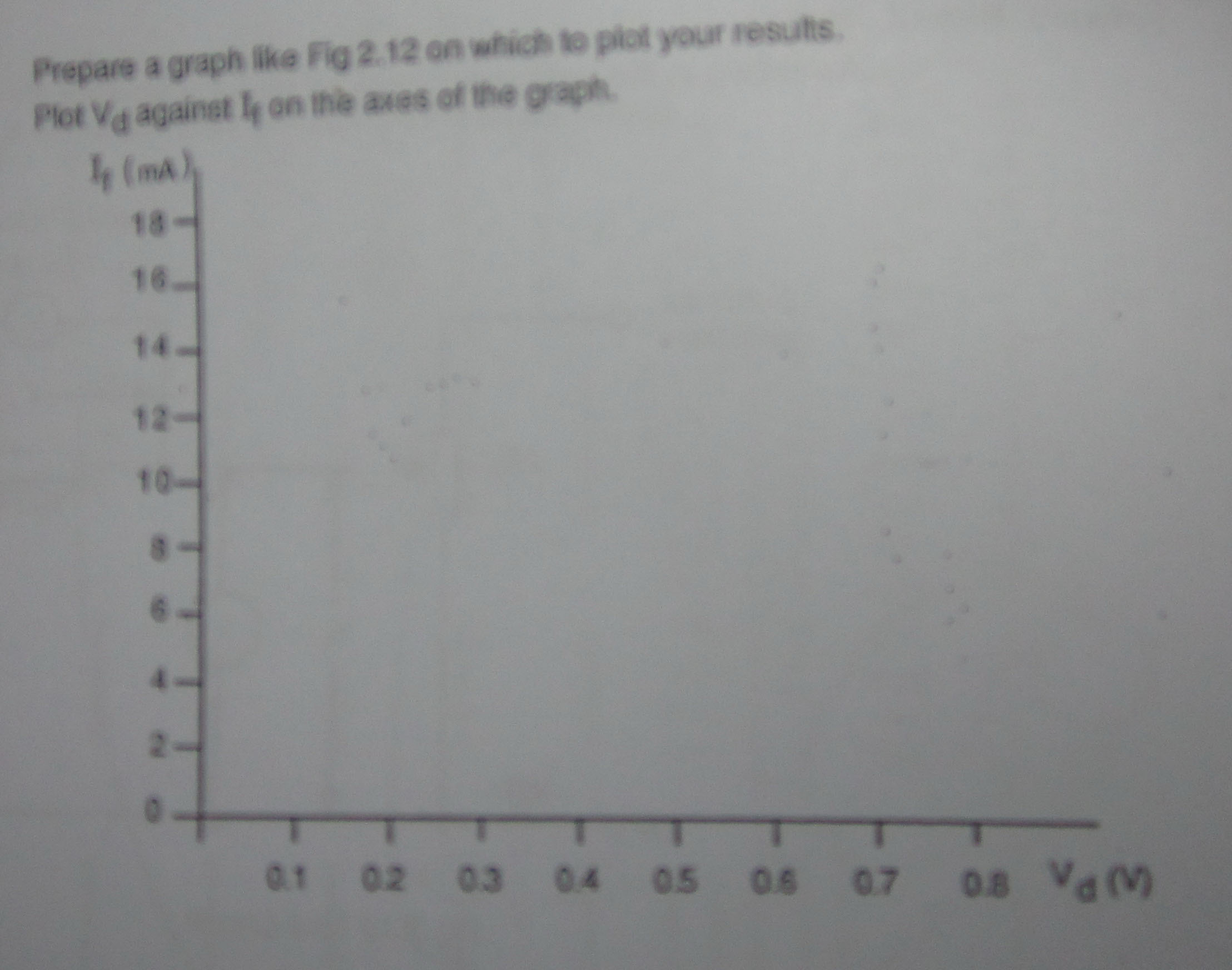

กราฟการทำงานของไดโอด

กราฟ
